高低溫沖擊試驗箱溫場均勻度超差的原因

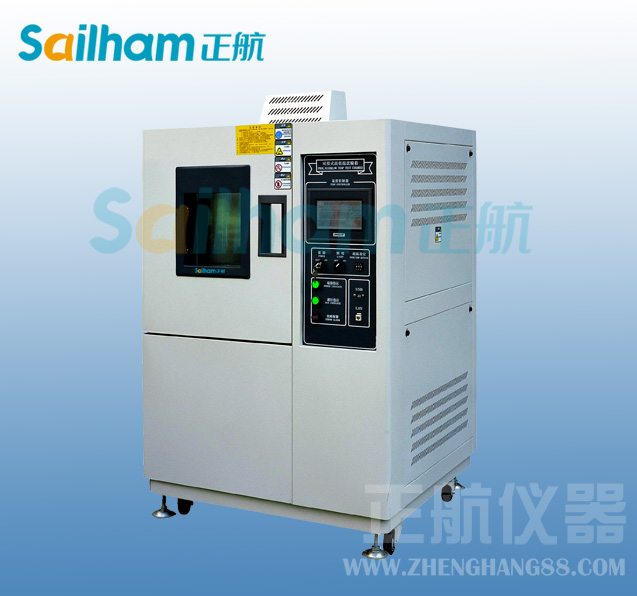

   高低溫沖擊試驗箱，主要用于對產品進行高低溫試驗，濕熱試驗。主要為航空、航天、汽車、摩托車、軍工、石油、化工、船舶、電子、通信等科研及生產單位提供恒定溫度或恒定濕熱的氣候環境，供用戶對整機(或部件)、電器、儀器、材料、涂層、鍍層等作相應的高低溫漸變試驗、濕熱試驗、耐寒性試驗、濕熱儲存等，以便對試樣在擬定環境條件下的性能、適應性作出分析及評價。更能真實地反映電工、電子產品在實際使用過程中對高低溫、濕熱環境變化的適應性，暴露產品的缺陷，是新產品研制、樣機試驗、產品合格鑒定試驗全過程必不可少的重要試驗手段。
    高低溫沖擊試驗箱一般由試驗室箱體、控制系統、制冷系統、加熱/加濕系統、除濕系統、風道系統等部分組成。試驗室內溫度狀態由風道中的蒸發器、加熱器、加濕器、除濕器等以及風機的工作狀態決定。其工作空間的試驗溫度是否均勻是一個非常重要的問題，因為如果溫度不均勻超過了允許偏差，則受試樣品的試驗條件達不到一致，有的樣品或樣品某一部分，試驗溫度偏高，有的偏低，從而產生過試驗或欠試驗的問題，使試驗的再現性差，試驗得出的數據不可靠，最終使試驗歸于失敗。
2標準規范對溫度均勻性的要求和測量方法
   JJF1101 －2003《環境試驗設備溫度、濕度校準規范》中溫度均勻度定義:試驗箱在穩定狀態下，工作空間在某一瞬時各測試點溫度之間的差值。
校準方法:校準溫、濕度點一般應選擇設備使用范圍的下限、上限及中間點，也可根據用戶需要選擇實際常用的溫、濕度點。測試點的位置應布放在設備工作室內的三個校準面上，簡稱上、中、下三層，中層。為通過工作室幾何中心的平行于底面的校準工作面，測試點與工作室內壁的距離不小于各邊長的 1/10，遇風道時，此距離可加大，但不能大于 500mm。如果設備帶有樣品架或樣品車時，下層測試點可布放在樣品架或樣品車上方 l0mm處。測試點的數量:(1) 當設備容積小于 2m3時，溫度測試點為 9 個，濕度測試點為 3 個，O 點位于中層幾何中心。(2)當容積大于 2m3時，溫度測試點為 15 個，濕度測試點為 4 個，E，O，N 分別位于上、中、下層的幾何中心。(3) 當工作容積大于 50m3時，測試點可適當增加。其溫度均勻度計算:環境試驗設備在穩定狀態下，在30min 內(每 2min 測試一次)每次測試中實測溫度與溫度之差的算術平均值。

3溫度不均勻產生的原因
(1)高低溫沖擊試驗箱的結構在很大程度上影響工作空間的溫度均勻性，由于結構很難做到完全對稱，從而對溫度均勻造成不利影響。常用的結構是大門在前，空調室在箱后部，上送風下回風。這種結構左右對稱性好，可較易達到左、右溫度均勻，但結構上、下不對稱，
前后也完全不同，對工作空間溫度產生了不均勻影響。
(2)由于箱壁的熱傳導效應而產生漏熱(高溫箱)或漏冷(低溫箱)等存在熱損失，為了補償熱損失必然會有送風溫差，高溫箱的送風溫度高于箱內工作溫度，低溫箱的送風溫度則低于箱內工作溫度。因此存在的送風溫差也會使工作室內產生了溫度不均勻。
(3)由于箱壁六面傳熱系數的不完全相等，特別是有的面有穿線孔等局部傳熱，造成箱壁溫度不均勻，從而使箱壁幅射對流傳熱也不均勻，從而影響溫場均勻性。
(4)箱體的密封性能不好，比如大門或有穿線孔部位漏氣，從而影響工作空間的溫場均勻性。
(5)工作空間放置試驗樣品時，如試驗樣品體積過大，或放置的方式或位置不恰當，使空氣對流受阻，也將產生較大的溫度偏差，從而造成溫場的不均勻。
4提高試驗箱(室)溫度均勻性減小溫度偏差的解決方法
(1)減小送風溫差和加大送風量送風溫差和送風量的大小取決于冷負荷(對低溫試驗箱)或熱負荷(對高溫試驗箱)的大小。在一定的恒溫狀態下，干空氣的密度和空氣的定壓比熱為常數，送風量與送風溫差成反比，為了提高箱內溫度均勻性和減小溫度波動，就需減小送風溫差，從而增加送風量，但是，送風溫差過小則送風量會太大，從而增加運行費。或使箱內的風速過高，當檢測方法對風速有要求時就不符合試驗方法標準的要求。一般送風溫差可取△t =1 ～3℃為宜。
(2)提高試驗箱結構設計的合理性。做到結構對稱，如設計左右、上下風道;如用兩臺風機，采用一臺左旋一臺右旋，使出風均勻。必要時在出風口安裝調風板，調節風向，使箱內溫度均勻;做好箱體的密封性，防止局部漏氣;選擇優良性能的保溫隔熱材料，保證足夠的保溫層厚度以減少熱損失;箱體內膽與外殼之間的連接件采用熱隔離措施以減少局部漏熱現象。
(3)在試驗方法標準允許條件下盡可能選用大口徑離心風葉風機提高風速，以增強空氣在箱內的流動，消除死區，從而使箱內的溫度較為均勻。
(4)在設計試驗箱盡可能考慮常規試驗樣品的種類、體積、重量、是否有加負荷要求、加負荷功率是多少以及試驗樣品在試驗箱工作空間的擺放位置。標準規定試驗樣品總體積應小于工作室的 1/5，以留出足夠的通風空間;試驗樣品的總重量為 50 ～80kg/m3，在各迎風面上試驗樣品的面積小于迎風截面積的 1/3，以利于風的流動。當加負荷試驗時會產生一定的熱量，應增加風量，去除這些熱量，從而減少影響量。
(5)溫度傳感器的位置對控制精度有較大影響。為了使其感溫反應靈敏，一般將傳感器置于出風口附近，從而可提高控制精度，減小溫度波動度，最終減小溫度偏差。
(6)合理布局溫度的測量點，其測量點放置對試驗室各項指標要求也非常重要，按技術要求和試驗方法的要求，將試驗設備的工作空間分為上、中、下三層，將一定數量的溫度、相對濕度、風速傳感器布放在其中規定的位置上，傳感器應避免冷熱源的直接輻射。
(7)提高試驗箱的控制精度，減小溫度波動度，從而可減小溫度偏差和均勻度。對于高溫試驗箱，對加熱功率進行 P1D 連續調節可以減小溫度波動。對于低溫試驗箱，為了減小溫度波動，通常采用熱平衡方法控溫，即達到設定溫度后，制冷機仍常開，用受控的加熱功率來平衡多余的制冷量。為了避免過大的冷熱沖擊，浪費太多能源，常采用調節制冷量的措施，減小恒溫時的制冷量，從而所需平衡的加熱量就會減少，這樣就節省了能量，又提高了控制精度.
