手表行業(yè)用藍(lán)寶石玻璃的基本試驗(yàn)方法也許是個(gè)比較新穎的課題，對(duì)于一些入門級(jí)的客戶來說還很生疏，別慌，正航儀器為您介紹：
本試驗(yàn)的試驗(yàn)對(duì)象：國外進(jìn)口的藍(lán)寶石玻璃，記為A；國內(nèi)生產(chǎn)的藍(lán)寶石玻璃三種，記為B、C、D。試驗(yàn)過程為：對(duì)A、B、C、D藍(lán)寶石玻璃，檢測(cè)其有無加工痕跡、劃痕、鏡裂等現(xiàn)象；利用數(shù)碼顯微鏡，測(cè)量藍(lán)寶石玻璃的尺寸精度；檢測(cè)藍(lán)寶石玻璃的耐人工汗腐蝕性能、密度、透光率和耐磨硬度；對(duì)藍(lán)寶石玻璃進(jìn)行鋼針推拉測(cè)試，觀察其表面有無劃痕；對(duì)藍(lán)寶石玻璃進(jìn)行鋼珠落下測(cè)試，檢測(cè)其耐沖擊性能；將藍(lán)寶石玻璃置于-30℃的環(huán)境下5h，觀察其有無出現(xiàn)鏡崩、鏡裂等現(xiàn)象；將玻璃取出，迅速將其放入60℃的水中，循環(huán)3次，再次觀察其有無鏡崩、鏡裂現(xiàn)象。所用儀器：VHX-500FE數(shù)碼顯微鏡；MS-2型摩擦試驗(yàn)機(jī)；熱導(dǎo)儀；ETT-0681透光度測(cè)試儀；HK-80L恒溫恒濕箱。
一、試驗(yàn)結(jié)果及分析
1、外觀檢測(cè)

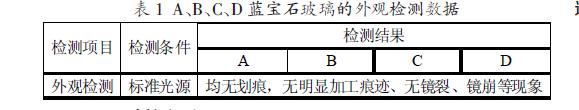

表1為A、B、C、D藍(lán)寶石玻璃的外觀檢測(cè)數(shù)據(jù)。從表1可以看出，A、B、C、D藍(lán)寶石玻璃的外觀均無劃痕，無明顯加工痕跡、無鏡裂、鏡崩等現(xiàn)象，達(dá)到公司對(duì)外觀的質(zhì)量要求。




2、尺寸精度測(cè)量

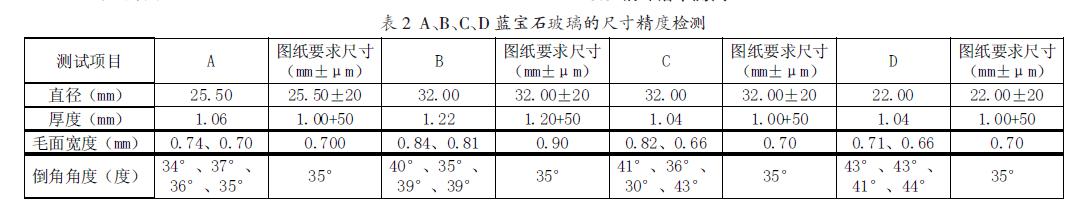

表2為對(duì)A、B、C、D藍(lán)寶石玻璃尺寸的測(cè)量。玻璃較為重要的三個(gè)尺寸分別為：玻璃厚度、毛面尺寸和倒角角度。從表2可以看出，國外進(jìn)口的藍(lán)寶石玻璃的尺寸與圖紙誤差較小，國內(nèi)生產(chǎn)的三種藍(lán)寶石玻璃均存在一定的誤差。在尺寸控制上，國外進(jìn)口的藍(lán)寶石玻璃，國內(nèi)生產(chǎn)的B和C次之，D最差。




3、耐人工汗腐蝕試驗(yàn)
表3為A、B、C、D藍(lán)寶石玻璃的耐人工汗腐蝕性能結(jié)果。可以看到，A、B、C、D藍(lán)寶石玻璃經(jīng)過48h的人工汗腐蝕試驗(yàn)，均未出現(xiàn)明顯的斑點(diǎn)和鹽析現(xiàn)象，其耐人工汗腐蝕性能均合格。
4、密度測(cè)試

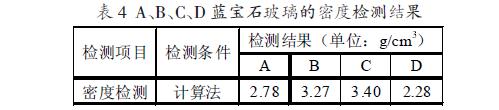

表4為A、B、C、D藍(lán)寶石玻璃的密度檢測(cè)結(jié)果。從表4中可以看出，A、B、C藍(lán)寶石玻璃密度均在3.00 g/cm3左右，相差不大，而D藍(lán)寶石玻璃的密度較小，為2.28 g/cm3。天然藍(lán)寶石的密度為3.90~4.10 g/cm3，認(rèn)為藍(lán)寶石玻璃的密度越接近藍(lán)寶石的密度越好，密度越大，則材料內(nèi)部的缺陷越少。在檢測(cè)的過程中，發(fā)現(xiàn)密度對(duì)藍(lán)寶石玻璃的功能性，影響不大。



5、透光率測(cè)試

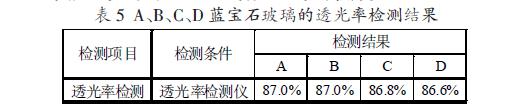

表5為A、B、C、D藍(lán)寶石玻璃的透光率檢測(cè)結(jié)果。透光率是衡量玻璃性能的一項(xiàng)重要指標(biāo)，藍(lán)寶石玻璃的透光率稍差于石英玻璃（>90%），為85%左右。從表5中可以看出，A、B、C、D藍(lán)寶石玻璃的透光率相差不大，均在87%左右，透光率均較好。



6、耐磨硬度測(cè)試
表6為A、B、C、D藍(lán)寶石玻璃的耐磨硬度檢測(cè)結(jié)果。表6中，在2N的荷載下，用淬火鋼球（莫氏硬度為6.0-7.0）摩擦藍(lán)寶石玻璃表面（莫氏硬度為9.0），時(shí)間為120min，試驗(yàn)結(jié)束后，發(fā)現(xiàn)A、B、C、D的藍(lán)寶石玻璃均未出現(xiàn)明顯的磨損痕跡，耐磨硬度良好。
7、鋼針推拉測(cè)試
表7為A、B、C、D藍(lán)寶石玻璃的鋼針推拉測(cè)試結(jié)果。表7中，在30N荷載，用鋼針在玻璃表面來回推動(dòng)10次，發(fā)現(xiàn)A、B、C、D的藍(lán)寶石玻璃均未出現(xiàn)明顯的劃痕，耐劃傷性能較好。
以上，就是手表行業(yè)用藍(lán)寶石玻璃的基本試驗(yàn)方法，正航儀器已經(jīng)通過圖文并茂的方式向您介紹了，這內(nèi)容，不難理解吧！http://m.czksngs.com
