鋼絲子午線輪胎在行駛過程中，氣密層或胎側(cè)層由于屈撓和老化后產(chǎn)生裂紋，或由于膠料受刺扎后產(chǎn)生穿孔，熱量、濕氣與鹽水就會(huì)沿著這些裂紋或穿孔經(jīng)鋼絲向帶束層或胎體層滲透，在氧氣的作用下使鋼絲簾線受到銹蝕，從而引起橡膠與鋼絲簾線的粘合強(qiáng)度急劇下降，甚至產(chǎn)生剝離，導(dǎo)致輪胎早期損壞，降低使用壽命。
所以研究橡膠與鋼絲簾線在鹽水、濕熱老化條件下粘合強(qiáng)度的變化情況尤為重要，也備受輪胎公司、鋼絲廠和粘合助劑生產(chǎn)廠家的重視。大氣中對(duì)金屬產(chǎn)生銹蝕的影響因素主要包括：溫濕度的影響、氧氣的影響和各種污染物的影響。空氣中的污染物主要是指海洋附近的鹽霧、工業(yè)區(qū)的二氧化硫、硫化氫、氯氣以及各種煙塵。鹽霧和氯氣中，由于氯離子半徑很小，容易透過金屬表面的水膜及鈍化膜，排擠并取代鈍化層中的氧離子，成為可溶性氯化物，引起和加速金屬的陽極溶解腐蝕。所以各廠家在研究鹽水老化時(shí)，通常使用含氯離子的溶液進(jìn)行試驗(yàn)，試驗(yàn)方法主要集中在簡單的熱空氣老化和鹽水浸泡老化方面，較難真實(shí)地還原鋼絲的老化過程。
本試驗(yàn)使用檢驗(yàn)電子產(chǎn)品的耐鹽溶液的鹽霧老化試驗(yàn)箱來對(duì)輪胎膠料與鋼絲粘合界面進(jìn)行老化，經(jīng)停放后測(cè)試橡膠與鋼絲的粘合力，檢驗(yàn)輪胎膠料與鋼絲粘合界面的耐鹽霧性能。也可以用于檢驗(yàn)不同廠家的粘合樹脂和鈷鹽等助劑促進(jìn)鋼絲與膠料粘合性能的差異I2，提升橡膠制品廠家對(duì)原材料入庫檢驗(yàn)和開發(fā)新材料的把控能力。
1、主要原材料
20R，N 330炭黑，鉆鹽(鈷20％)，不溶性硫磺(充油20％)，防老劑4020，抗臭氧劑，促進(jìn)劑，氧化鋅，粘合劑R A，N aC1(A R)，鋼絲簾線規(guī)格：3+8×0．33H T；鍍層金屬質(zhì)量分?jǐn)?shù)：銅63．5％、鋅36．5％，。
2、試驗(yàn)配方
A配方：20R 100．0；N 330炭黑55．0；氧化鋅5．0；防老劑4020 2．0；不溶性硫磺4．5；鈷鹽1．0；粘合劑R A 4．5；促進(jìn)劑1．0；抗臭氧劑1．0。B配方：鈷鹽0．5；促進(jìn)劑0．5；粘合劑R A 3．0；其余同A配方。
3、試樣制備
◎、膠料制備
在試驗(yàn)室用1 L智能型密煉機(jī)和(I)150 m m開放式煉膠機(jī)進(jìn)行膠料的制備。在小密煉機(jī)的電腦上設(shè)定混煉程序，配好料，將原材料依加料程序加人密煉室，進(jìn)行混煉，排膠，稱重，煉前后質(zhì)量誤差確保在理論值的0．5％范圍內(nèi)。調(diào)整開煉機(jī)輥距，將前面的混煉膠放在開煉機(jī)上薄通，加促進(jìn)劑和硫磺，薄通6次，調(diào)整輥距為2．0 m m，出片。混煉后的膠料放置在平整、干凈、干燥的桌面上冷卻至室溫，標(biāo)識(shí)備用。
◎、膠料與鋼絲簾線粘合試樣制備、硫化按照G B／T 16586—1996中方法B制備試樣，鋼絲埋入膠料長度為12．5 m m，手只可接觸膠料和鋼絲端點(diǎn)，其余地方不能觸碰；試樣的硫化條件為150 o C×40 m i n，最小壓力為100 kN。硫化后的試樣在(23±2)℃，相對(duì)濕度為50％±5％R H的條件下停放24 h，備用。
4、性能測(cè)試
◎、混煉膠硫化特性

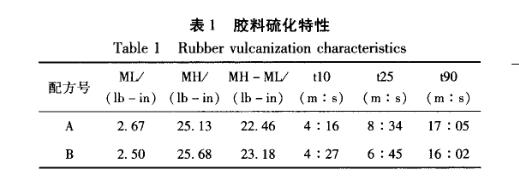

利用R PA2000進(jìn)行膠料硫化特性測(cè)試J，試驗(yàn)條件：150℃×30 m in。測(cè)試結(jié)果如表1。





◎、硫化混煉膠的物理性能測(cè)試

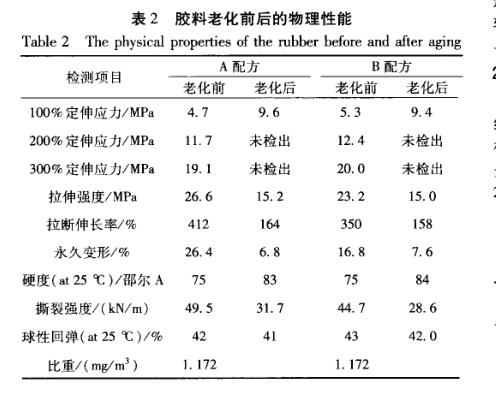

對(duì)混煉后的膠料按國標(biāo)方法進(jìn)行各項(xiàng)物理性能測(cè)試，老化后即為：熱空氣100 o C×48 h條件下老化，停放24 h后進(jìn)行測(cè)試，結(jié)果見表2。





◎、鋼絲粘合力測(cè)試
試樣老化前、后的鋼絲粘合力測(cè)試采用的拉伸速度為15 0 m m／m in
5、鹽霧老化試驗(yàn)
采用鹽霧老化試驗(yàn)箱，在試驗(yàn)前，進(jìn)行噴霧量的大小調(diào)節(jié)，在箱體內(nèi)用采集器水平采集，面積80 em的采集器收集量為1．0—2．0 m L／h。配制濃度為5％、pH值為6．0～7．0的N aC1溶液，設(shè)定試驗(yàn)箱的溫度為35℃，飽和空氣桶溫度為48。c，將備用試驗(yàn)試樣放置在試驗(yàn)箱內(nèi)，置于支架上，相對(duì)垂直方向15。～30。，確保試樣不掛鹽霧液滴，保持連續(xù)噴霧的方式進(jìn)行老化。老化試樣用蒸餾水沖洗干凈后，立即吹干，在標(biāo)準(zhǔn)試驗(yàn)室溫濕度下停放16 h，進(jìn)行橡膠與鋼絲簾線粘合力測(cè)試。http://m.czksngs.com
