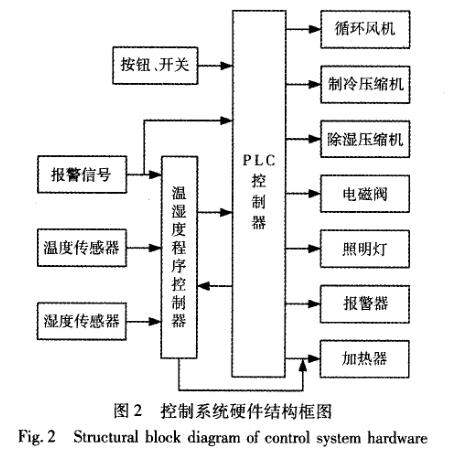

快速溫度變化試驗箱控制系統硬件主要由西門子s7—200PLC、優易控U M C 1200系列溫濕度程序控制器、按鈕開關、傳感器、壓縮機、加熱器、循環風機、報警器、照明燈、電磁閥等構成。控制系統具體硬件結構框圖如圖2所示。PLC控制器通過接收來自按鈕、異常報警以及溫濕度控制器的輸入信號，經過邏輯運算處理，通過輸出模塊控制壓縮機、加熱器等控制對象。





西門子s7—200PLC屬于模塊化、可擴展小微型PLC系，在實時模式下具有結構緊湊、功能強大、操作編程簡單、響應速度快，運行穩定可靠等諸多優點，在很大程度上取代了傳統的繼電器電路，在機床、生產加工設備等自動化控制領域應用十分廣泛，由于該試驗箱控制點數多達62個，所以最終選擇了西門子226PLC和16人16出的223擴展模塊。作為快速溫度變化試驗箱的控制核心部分，PLC主要完成了整個試驗箱自動操作的順序邏輯運算控制以及報警信息處理等功能。優易控UMC1200系列溫濕度程序控制器是日本優易控株式會社推出的新一代專用于高低溫試驗箱的真彩液晶可程式溫濕度控制器，主要有觸摸屏、A C U模塊和D CU模塊組成，其具有簡單的邏輯運算控制、溫濕度顯示、試驗數據的存儲、溫度曲線顯示以及故障顯示等功能。作為快速溫度變化試驗箱的主要控制部分，溫濕度程序控制器主要完成了對溫度和濕度的數據采集以及數據處理，并通過開關量輸出模塊將相關信息傳送給PLC。

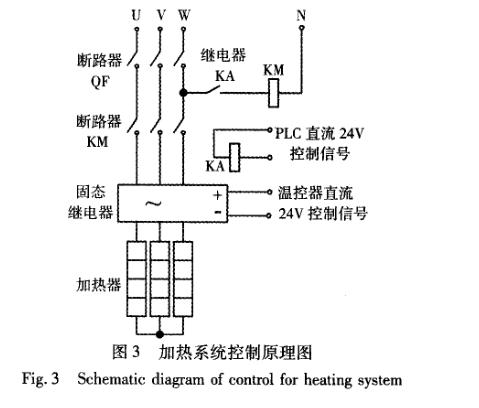

在控溫工作時，溫濕度程序控制器會根據箱體內實際溫度的上下波動而控制加熱器的頻繁啟停，由于加熱器的功率較大，普通接觸器難以承受頻繁的啟停，因此，在硬件設計時選擇了固態繼電器。通過溫控器以及PLC的輸出來共同控制固態繼電器的控制元件，從而滿足了對加熱器的控制要求。加熱系統控制圖如圖3所示。http://m.czksngs.com
