◀ 系統系硬件框圖
◎ 本系統系由單片機AT89C51、溫度檢查電路、鍵盤顯現及報警電路、時鐘電路、溫度操控電路等有些構成，系統系中選用了新式元件，功用強、精度高、硬件電路簡略。
◎這篇文章是根據領先的單片機操控技能，在低耗能下可完結對爐溫的準確操控。
◎ 該系統系詳細的作業原理是這么的：單片機守時對爐溫進行檢查，經A／D改換后得到相應的數字量，送到計算機，計算機根據給定的操控規矩算法進行判別和運算，得到應有的操控量去操控加熱系統系，然后完結對溫度的操控。選用AT89C51單片機完結。
技能指標：◆ 操控溫度可設定； ◆ 精度為±2℃； ◆ 實時顯現被測溫度； ◆ 毛病報警。
◎ 溫度智能操控系統系的原理方框圖如圖1所示計算機經進程序完結對被控目標--電熱爐的操控。

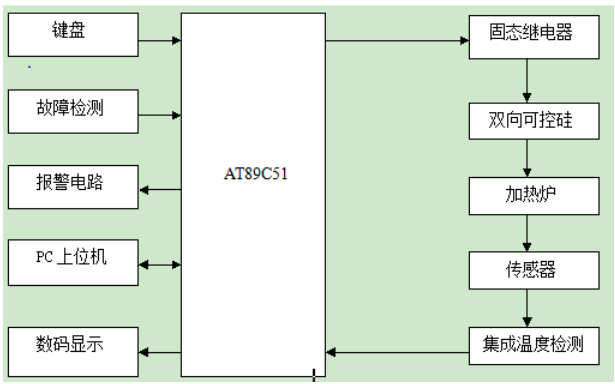

圖1溫度操控器的硬件框圖
◎ 計算機輸出脈沖觸發電路，經過過零觸發電路去驅動雙向可控硅，然后操控電阻爐的加溫電阻的功率，這即是后向通道。
◎ 一起，由測溫傳感器測量出電阻爐的溫度，經溫度檢查改換后，改換為數字量反饋給計算機，構成前向通道，并使系統系構成閉環。
◎ 本系統系首要完結數據收集、溫度顯現、爐溫操控、毛病檢查以及報警功用，智能操控器由單片機完結，選用規矩自尋優的操控算法進行進程操控，加熱爐選用雙向可控硅操控，由單片機輸出通斷率操控信號，發生可控硅的過零觸發脈沖。
◎ AT89C51單片機簡介 AT89C51單片機的根本構成在一小塊芯片上，集成了一個微型計算機的各個構成有些，即AT89C51單片機芯片內包含：● 一個8位的微處理器（CPU）。
● 片內256字節數據存儲器RAM/SFR，用以寄存能夠讀/寫的數據，如運算的中心成果、終究成果以及欲顯現的數據等。
● 片內4KB程序存儲器Flash ROM，用以寄存程序、一些原始數據和表格。
● 4個8位并行I/O端口P0-P3,每個端口既能夠用作輸入，也能夠用作輸出。
● 兩個16位的守時器/計數器，每個守時器/計數器都能夠設置成計數方法。
● 具有5個中止源、兩個中止優先級的中止操控系統系。
● 一個全雙工UART的串行I/O口，用于完結單片機之間或單片機與PC機之間的串行通訊。
● 片內振蕩器和時鐘發生電路，但石英晶系統和微調電容需求外接。
● 具有節約用電作業方法，即休閑方法和掉電方法：以上各個有些經過片內八位數據總線相連接。●AT89C51單片機引腳及其功用：如圖2所示為單片機AT89C51的引腳圖。

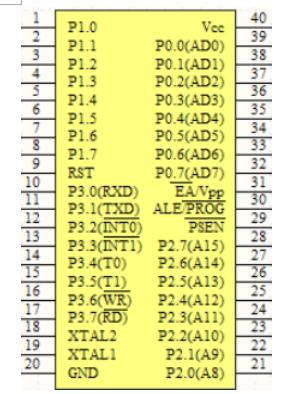

圖2單片機AT89C51的引腳圖
▶ XTAL1（19腳）：振蕩器反相放大器的及內部時鐘發生器的輸入端；▶ XTAL2（18腳）：振蕩器反相放大器的輸出端。
▶ RST（9腳）：復位輸入，當振蕩器作業時，RST引腳呈現兩個機器周期以上高電平將使單片機復位。
▶ P0口（39～32腳）：P0口是一個漏極開路的8位準雙向I/O端口。作為漏極開路的輸出端口，每位能驅動8個LS型TTL負載。當P0口作為輸進口使用時，應先向口鎖存器寫入全1，此刻P0口的悉數引腳浮空，可作為高阻抗輸入。
▶ P3口（10～17腳）：P3口是一組帶有內部上拉電阻的8位雙向I/O多功用口。P3口輸出緩沖器可驅動4個TTL邏輯門電路。對P3口寫入“1”時，它們被內部上拉電阻拉高并可作為輸入端口，此刻，被外部拉低的P3口將用上拉電阻輸出電流。
❤ 當CPU不對P3口進行SFR尋址拜訪時，即用作第二功用輸出/輸入線時，由內部硬件使鎖存器Q置用作第二功用時如表1所示。
❤ 全部PEROM陣列和三個鎖定位的電擦除可經過準確的操控信號組合，并堅持ALE爐腳處低電平10ms來完結。
❤ 在芯片擦除操作中，代碼陳設全被寫“1”且在任何非空存儲字節被重復編程曾經，該操作有必要被執行。
❤ 此外，AT89C51設有穩態邏輯，能夠在低到零頻率的條件下靜態邏輯，支撐兩種軟件可選的掉電形式，在擱置形式下，CPU停止作業但RAM，守時器，計數器，串口和中止系統系仍在作業。
❤ 在掉電形式下，保留RAM的內容而且凍住振蕩器，制止所用別的芯片功用，直到下一個硬件復位停止。
◆ [4-5] 表1 P3口與第二功用表端口引腳第二功用  ◆ P3.0 RXD（串行輸進口）  ◆ P3.1 TXD (串行輸出口)。
◆ P3.2 INT0（外中止0）；◆ P3.3 INT1（外中止1）◆ P3.4 T0（守時器/計數器0）;◆ P3.5 T1（守時器/計數器1）.◆ P3.6 WR（外部數據存儲器寫選通）;◆ P3.7 RD（外部數據存儲器讀選通）。
