溫度周期與正弦振動、隨機振動綜合試驗
1范圍
GB/T 12085.19-2011
光學和光學儀器環境試驗方法
第19部分:溫度周期與正弦振動、隨機振動綜合試驗驗標:?分規定了溫度周期與正弦振動、隨機振動綜合試驗的試驗條件、條件試驗、試驗程序及環境試|本部分適用于光學儀器、裝有光學零部件的儀器和光學零部件.
2規范性引用文件
下列文件中的條款通過GB/T 12085的本部分的引用而成為本部分的條款.凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本部分.GB/T 2423.10電工電子產品環境試驗第2部分g試驗方法試驗Fc:振動(正弦〉(GB/T 2423.10-2008.IEC 60068億-6:1995.IDT)GB/T 2423.43電工電子產品環境試驗第2部分z試驗方法振動、沖擊和類似動力學試驗樣品的安裝(GB/T 2423.43-2008.IEC 60068-2-47:2005.IDT)GB/T 2423.56電工電子產品環境試驗第2部分試驗方法試驗Fh:寬帶隨機振動(數字控制)和導則CGB/T 2423.56-2006.IEC 60068-2-64:1993.IDT)GB/T 12085.1光學和光學儀器環境試驗方法第1部分=術語、試驗范圍(GB/T 12085.1
2010.1509022-1:1994.MOD)
3試驗條件試驗箱尺寸和試樣的放置應能保證所有試樣的所有點的溫度一致.如果出現凝露，應避免其滴落到試樣上.試驗裝置與GB/T 2423.43要求一致.本部分取值自由落體加速度g=9.81 m/s'0
4條件試驗
4.1總1II1J
如果使用機械或其他不可控的振動加速器，條件試驗方法53的加速度峰值或條件試驗方法55的加速度rms均方值可用試樣或標準樣本的預先試驗方法設置。不管試驗中顯示出任一加速度值，設定值在整個試驗期間維持不變.條件試驗方法54中的加速度rms均方值設置應按GB/T 2423.56的相關規定.如果條件試驗方法55中使用控制振動加速器，則應按GB/T 2423.56的相關規定.條件試驗方法53使用控制振動發生器應按GB/T 2423.10的相關規定團
4.2條件試驗方法53溫度周期與正弦振動綜合試驗

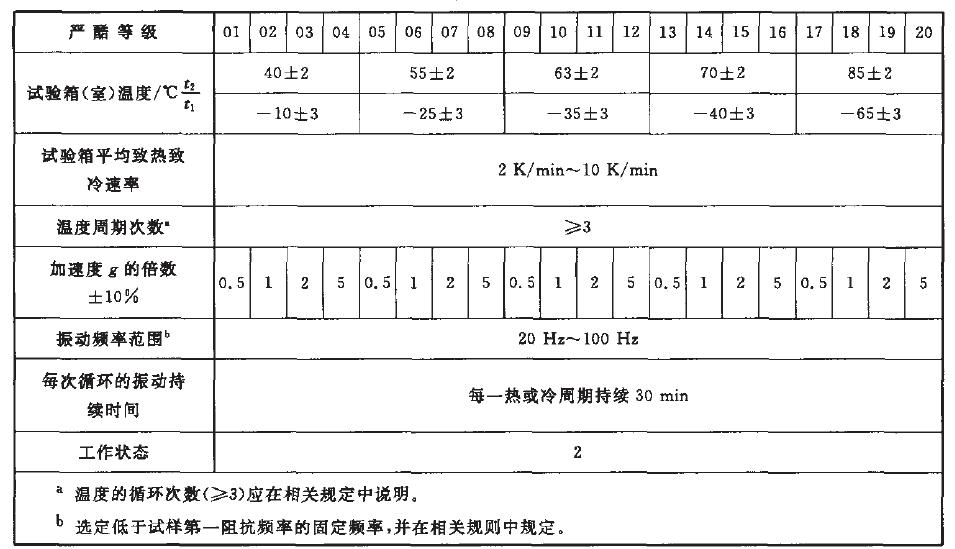

條件試驗方法53溫度周期與正弦振動綜合試驗按表10

4.3條件試驗方法54，溫度周期與隨機攝動(窄帶〉綜合試驗

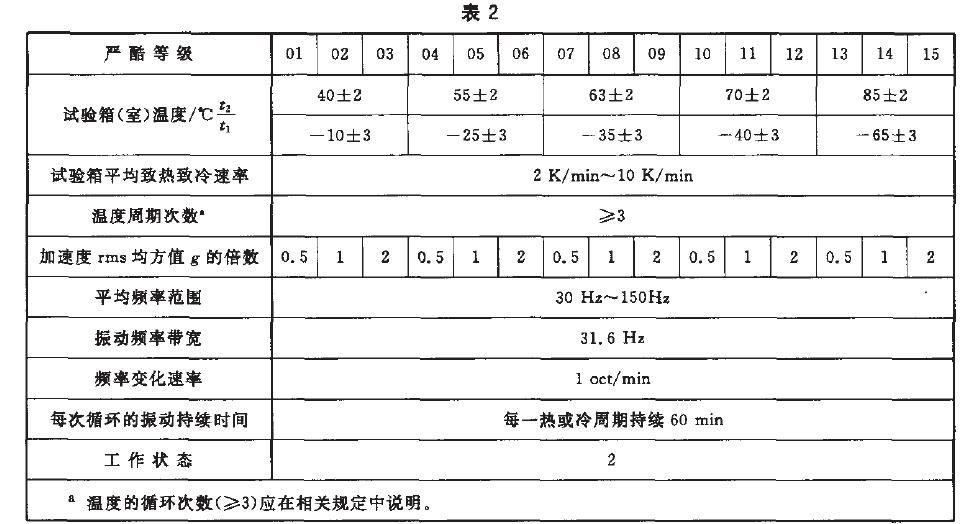

4.3.1條件試驗方法54.頻率范圍30 Hz~150 Hz的溫度周期與隨機振動(窄帶)綜合試驗的嚴酷等級按表2.

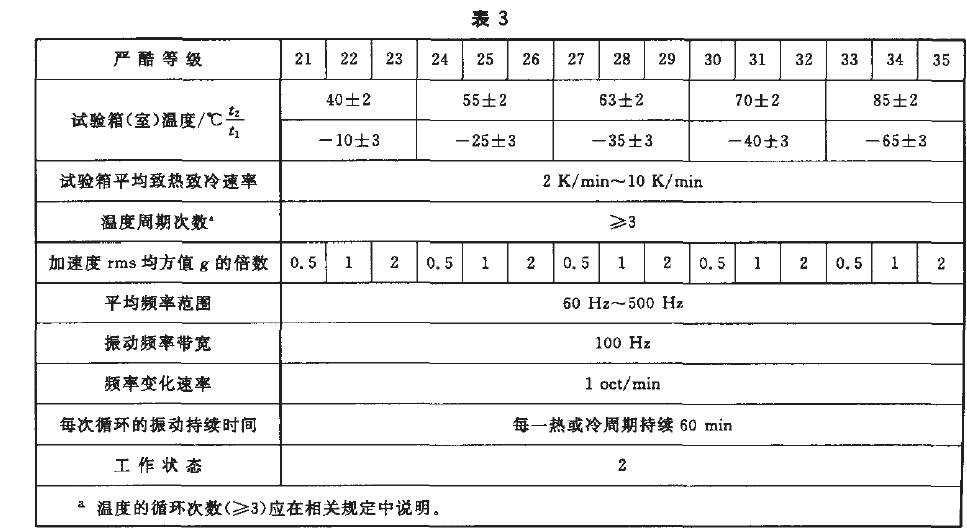

4.3.2條件試驗方法54.頻率范圍60 Hz~500 Hz的溫度周期與隨機振動(窄帶)綜合試驗的嚴酷等級按表3.

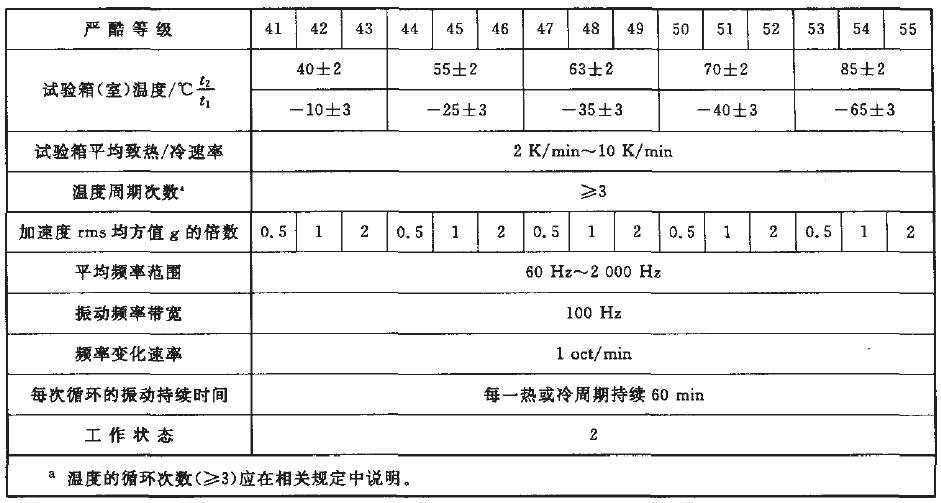

4.3.3條件試驗方法54.頻率范圍60 Hz~2 000 Hz的溫度周期與隨機振動(窄帶〉綜合試驗的嚴酷等級按表4。

4.4條件試驗方法55，溫度周期與隨機攝動(寬帶)綜合試驗

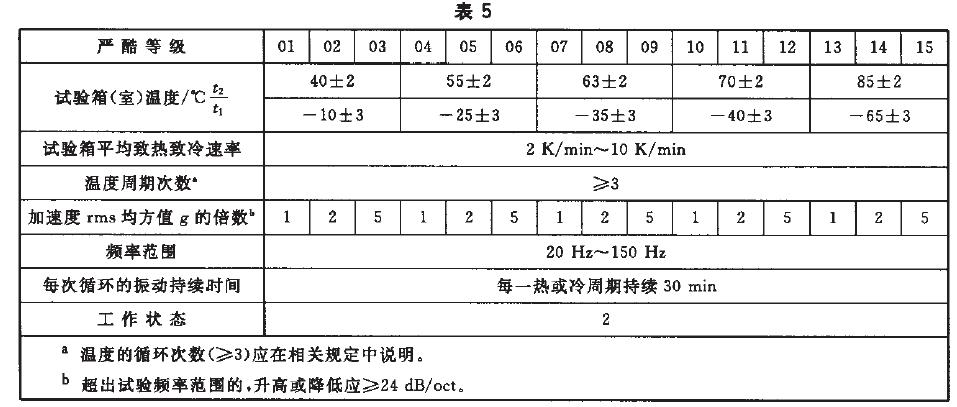

4.4.1條件試驗方法55.頻率范圍30日z~150 Hz的溫度周期與隨機振動(寬帶)綜合試驗的嚴酷等級按表5
4.4.2條件試驗方法55，頻率范圍60 Hz~500 Hz的溫度周期與隨機振動(寬帶〉綜合試驗的嚴酷等級按表6

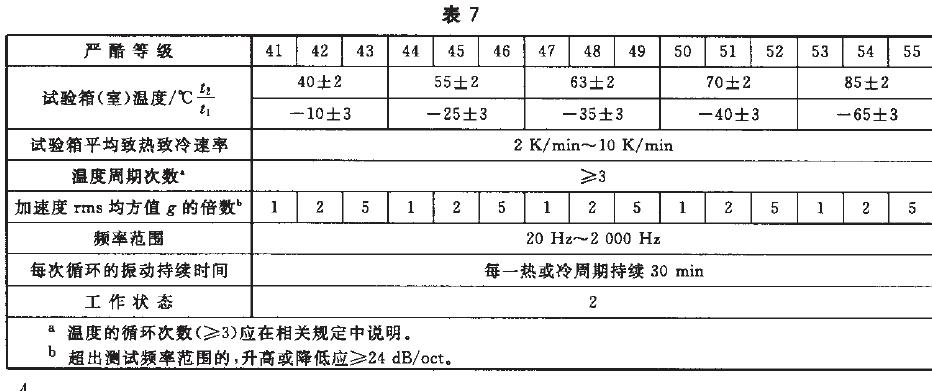

4.4.3條件試驗方法55，頻率范圍60 Hz-2 000 Hz的溫度周期與隨機振動(寬帶)綜合試驗的嚴酷等級按表7

5試驗程序
5.1總則
試驗應按相關規定，并按GB/T 12085.1所述進行.
5.2溫度周期過程首次溫度周期從環境大氣溫度開始.一個循環的持續時間7 h-8 h.其取決于所需嚴酷等級，與循環過程中的溫差無關.轉換到要求的溫度范圍，應能保證致熱、致冷周期持續時間大致相同(見圖。。試驗箱的平均致熱、致冷速率應按相關規定，控制在0.5 K/min-10 K/min.

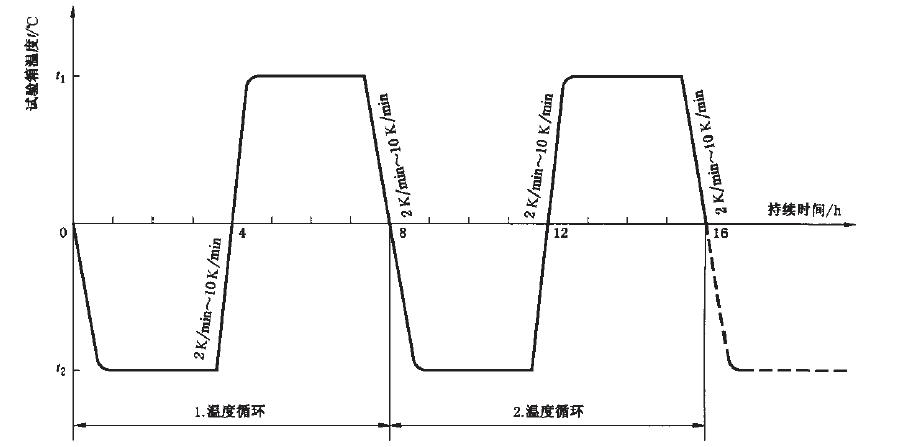

固1用于條件試驗方法53、54、55.每循環持續時間8h的個2溫度周期過程示意固
5.3試樣的工作規定
如果是電動操作的試樣，應在相關規定中說明在每個溫度周期期間電源接通或斷開的次數及電源電壓。其他功能，如冷卻、加熱或各種荷載的開關次數，也應在相關規定中說明.
5.4試樣的機械調整
試祥每個循環的機械調整應在致熱或致冷的最后1 h進行，也就是轉換到下一限定溫度之前.如果試祥是由電源控制操作的，則在機械調整持續時間應接通電源。
6環境試驗標記
環境試驗標記應符合GB/T 12085.1的有關規定。
示例z光學儀器溫度周期與正弦振動綜合試驗，條件試驗方法53、嚴酷等級02、工作狀態2的標記為z
7有關標準應包括的內容
.)環境試驗標記s
b)試樣的數量;
c)溫度周期的次數5
d)機械振動所沿的軸線g
e)在2 K/min和10 K/min之間范圍內平均致熱、致冷速率的說明
f)試樣電源接通/斷開次數說明(電源，冷卻，加熱或其他荷載);
g)電源說明(高壓和低壓持續的時間);
h)試驗條件53中試驗頻率的說明s
。預處理$
j)初始檢測的內容和范圍;
k)試驗中經驗證的功能特性的說明5
0中間檢測的數量，種類和范圍g
m)恢復g
n)最后檢測的內容和范圍3
0)評價判據s
p)試驗報告的內容和范圍。
